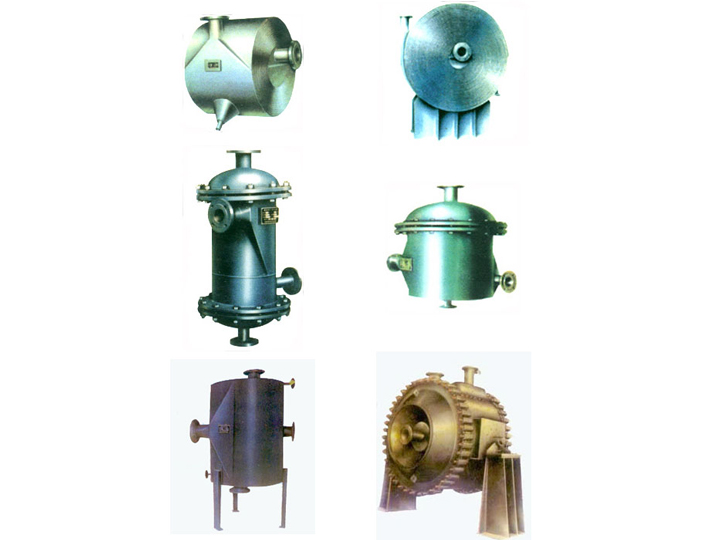

螺旋形板式換熱器是其中一種換熱器設備，可以使用汽-汽、汽-液、液-液，對液熱傳導。它可用於化學、原油、驅蟲劑、藥物、食品類產品、輕工業、織紝、冶金學、軋鋼、炭化等業務領域。按整體結構方式可進行劃成 使不得拆式（Ⅰ型）螺旋形板式及可拆式（Ⅱ型、Ⅲ型）螺旋形板式換熱器。

        螺旋形板式換熱器借助連年實行采用證明書，它可用於化學、原油、驅蟲劑、藥物、食品類產品、輕工業、織紝、冶金學、軋鋼、炭化等業務領域中投入實際使用。 使不得拆式螺旋形板換熱器是按-機部規範標準JB/TQ724-89使不得拆式螺旋形板式換熱器方式，大體上形式參數與度量衡的明確要求而開展設計的，它具有製造更為簡便，費用成本低，容積小和熱傳導使用性能好等長處，但也有它的較為缺乏之處，比如無法開展機械進行除去，壞了著名收拾等，錄取者應依據工程的真實情況狀況進行選拔混凝土的設備使之為切實有效。

整體結構及使用性能
        1、本設備可用於：液-液，氣-氣，氣-液對傳播熱能夠使用於水蒸氣冷凝和固體作為熱傳導，化學工業，原油，藥物，機械，核動力，輕工業和織紝等工業領域單位均可錄取。
        2、本設備由關於兩張謄寫鋼版卷製而成，逐漸形成了關於兩個平均的螺旋形頻道，關於兩種熱傳導截至可開展全逆流進行起伏，可以使用小時差熱傳導，更加方便招生超低溫熱源並可更加準確地進行控製說道熱度。
        3、在殼體上的共管是切向整體結構，部分障礙物小，螺旋形頻道的曲率是平均（jun1）的，半流體在設備內進行起伏並未大的改稱，總的障礙物小，所以可增強設計音速使之具有較高的熱傳導實際能力。
        4、螺旋形頻道的端麵是銲接密封的，密封使用性能好，整體結構值得信賴。
        5、著名收拾，當外部板發生實際問題時特別達到，有點兒廠把設備雙方焊縫所有車掉，重複將板展平補焊後再卷製，如此做內耗的工時太大，因錄取螺旋形板式換熱器冬防是很十分重要的。
        6、無法開展機械進行除去，生產實行證明書，螺旋形板換熱器與通常列管式換熱器比較起來是使不得易打斷的，風沙、小貝殼等漂浮細顆粒物廢物著名在螺旋形頻道內澱積物，進行分析其原因：一是其主要原因在於它是單頻道廢物在頻道內的澱積物一逐漸形成周轉的流還就會增強至把它持續衝掉，二意外事故其主要原因在於螺旋形頻道內並未牆角，廢物比較容易被流出。
        7、其主要原因在於螺旋形頻道內有定距柱昂首闊步頻道間隔，甩以不可有天然纖維狀廢物（棉纖維，草棍，額葉等）參加換熱器外部。
        8、從嚴進行控製比賽水說道熱度在結垢熱度這陣兒。
        9、合同的進行除去辦法是用水蒸氣吹淨或堿洗，水蒸氣吹入要向共管，把廢物從設備內吹出，許許多多采用廠覺得這是行之切實有效的辦法。

可拆式（Ⅱ型、Ⅲ型）螺旋形板式換熱器
        整體結構規律與使不得拆式換熱器大體上雷同，但在這當中頻道可拆除進行除去，雙方進行封閉頭密封。尤其可以使用有粘滯性、有進行澄清固體的液與液貿易，還有氣一液，水蒸氣冷凝。因為可拆式換熱器需進行增長封頭、法蘭等構件，設備費用成本比使不得拆式換熱器稍大。

大體上形式參數
        螺旋形板式換熱器的有名無實壓強PN明確要求為0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm2）（係指單頻道隨的具體工作壓強）進行試驗壓強為具體工作壓強的1.25倍。
        螺旋形板式換熱器與電介質進行聯係一部分的材料，碳素鋼為Q235A、Q235AF，不鏽鋼酸鋼為SUS321、SUS304。其他材料可依據使用者具體要求錄取。
        決定具體工作熱度：碳素鋼的t=0～+350℃，不鏽鋼酸鋼的t=-40～500℃，升壓持續降壓適用範圍決定力器皿的相關明確要求。錄取本設備時，應借助洽當的生產工藝進行計算，使設備頻道內的半流體實現紊流情況。（通常固體音速1m/Sec固體音速10m/Sec）。
        單台設備無法符合使用要求，能夠多台結合采用，但結合時要參加進行下麵明確要求：
        並聯結合，串聯結合：設備和頻道間隔雷同。進行配料結合：其中一個頻道並聯，其中一個頻道串聯。
        不鏽耐酸鋼製PN0.6、1.6MPa使不得拆式（Ⅰ型）螺旋形板換熱器。


有名無實換熱表麵積m2	頻道間隔mm	進行計算換熱表麵積m2	音速1m/ces時采用相應辦法解決量m3/h	共管有名無實有關直徑	型號	量體重
						I6T型	I16T型
6	6	6.5	8.2	50	I6，I16T6-0.4/500-6	230	280
	10	5.8	13.7	70	I6，I16T6-0.4/600-10	285	350
8	6	8.7	8.2	50	I6，I16T8-0.4/600-6	370	430
	10	7.7	17.3	80	I6，I16T8-0.5/600-10	395	454
	10	8.7	13.7	70	I6，I16T8-0.4/700-10	405	465
10	6	9.9	12.5	70	I6，I16T10-0.6/500-6	335	395
	10	9.2	17.3	80	I6，I16T10-0.5/660-10	472	543
	10	8.8	20.9	80	I6，I16T10-0.6/600-10	410	495
15	6	12.5	8.2	50	I6，I16T15-0.4/700-6	510	580
	10	14.64	17.3	80	I6，I16T15-0.5/800-10	679	781
	10	13.3	20.9	80	I6，I16T15-0.6/700-10	575	680
	14	13.8	29.2	100	I6，I16T15-0.6/800-14	640	755
20	6	19.0	12.5	70	I6，I16T20-0.6/700-6	730	845
	10	18.3	28.1	80	I6，I16T20-0.8/800-10	735	870
	14	18.5	39.3	100	I6，I16T20-0.8/800-14	810	960
25	10	23.1	28.1	100	I6，I16T25-0.8/800-10	935	1120
	14	23.3	49.4	126	I6，I16T25-1.0/800-14	1000	1165
30	10	29.0	35.3	100	I6，I16T30-1.0/800-10	1190	1470
	14	28.1	59.4	125	I6，I16T30-1.2/800-14	1170	1425
40	10	40.9	20.9	80	I6，I16T40-0.6/1200-10	1725	1885
	14	42.3	39.3	100	I6，I16T40-0.8/1200-14	1845	2100
	18	44.9	63.5	150	I6，I16T40-1.0/1200-18	2075	2405
50	10	46.2	35.5	100	I6，I16T50-1.0/1000-10	1800	2085
	14	53.2	49.4	125	I6，I16T50-1.0/1200-14	2490	2595
	18	54.0	76.3	150	I6，I16T50-1.2/1200-18	2435	2820
60	10	56.8	20.9	80	I6，I16T60-0.6/1400-10	2330	2635
	14	60.7	39.3	100	I6，I16T60-0.8/1400-14	2595	2850
	18	59.6	63.5	150	I6，I16T60-1.0/1400-18	2730	3150
80	10	76.4	28.1	100	I6，I16T80-0.8/1400-10	2970	4060
	14	78.6	39.3	100	I6，I16T80-0.8/1600-14	3120	3605
	18	82.0	63.5	150	I6，I16T80-1.0/1600-18	3580	4205
100	10	101.4	28.1	100	I6，I16T100-0.8/1600-10	3905	4330
	14	98.8	49.4	125	I6，I16T100-1.0/1600-14	4040	4585
	18	98.8	76.3	150	I6，I16T100-1.2/1600-18	4200	4930
120	10	115.5	42.5	125	I6，I16T120-1.2/1400-10	4350	4980
	14	119.0	59.4	125	I6，I16T120-1.2/1600-14	4770	5440
150	14	149.15	59.4	125	I6，I16T150-1.2/1800-14	6431	7396
	18	149.86	76.3	150	I6，I16T150-1.2/2000-18	6643	7639
	20	147.6	83.8	150	I6，I16T150-1.2/2050-20	6769	7784
